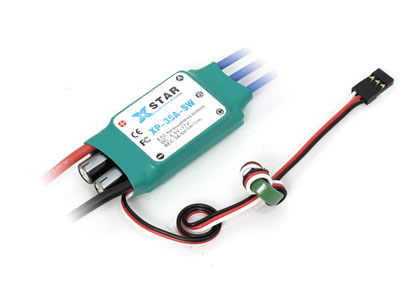

一、產品特點
1、采用高速、小體積MCU，功能強大。
2、具有低壓保護；過溫保護；油門信號丟失保護；電機起動保護；上電自檢等。
3、起動輕柔，用于直升機的4秒鐘超軟起動功能。在起動直升機時，無明顯沖擊和甩尾現象。
4、有很好的起動性能，油門線性好，油門響應快。
5、非常好的低速性能。
6、最高支持轉速為：240,000轉（2磁極），80,000轉（6磁極）40,000轉（12磁極）。
7、MCU和BEC采用不同的穩壓器，彼此獨立，提高了抗干擾能力。
8、內置線性BEC或開關模式BEC。
9、調速器的多個參數可通過編程卡或者遙控器設置。
10、編程卡采用液晶顯示器，方便、直觀。
11、低壓保護閾值和起動動力可通過編程卡量化、精確地設置。
12、油門行程可設定，以兼容不同的接收機。
13、3條油門曲線可供選擇。電機反轉可設置。
二、產品規格
·輸入電壓：5.5V-17V (支持2-4節鋰電)
·持續工作電流：35A
·瞬時電流：45A（小于10秒鐘）
·BEC輸出：3A/5V （開關模式）
·尺寸(長x寬x厚)：59x28x12 mm
·重量：40 g
三、通過編程卡可設置的參數
1．低壓切斷電壓：設置范圍：00.0V－49.9V，默認為00.0V。根據使用的電池情況，可以設置為范圍內的任意值作為低壓保護電壓。
注：如果設置值為00.0V，系統在上電時會自動識別當前使用的鋰電節數，并計算出低壓保護值，2.85V為每節鋰電的保護電壓，
比如，3節鋰電，則低壓保護值為：2.85V x 3 = 8.55V。
2．剎車類型：三個選項：不剎車、軟剎車、硬剎車。默認為不剎車。軟剎車的剎車時間較長，硬剎車的剎車時間較短。剎完車后，
電機停轉，但剎車仍然保持，直至再次起動電機。軟剎車、硬剎車兩個選項是針對滑翔機設計的，特別適合用于折疊槳滑翔機。
3．電子進角：三個選項：低進角、中進角、高進角。默認為中進角。低進角適合電感量較大，轉速較低的電機；高進角適合電感
量較小，高KV值的外轉子電機。對于某些高KV的電機，如果在使用過程中，電機在高速運轉時，出現抖動，則需要改為高進角。
4．起動模式：三個選項：快速起動、柔和起動、超柔和起動。默認為快速起動。快速起動、柔和起動則適合于固定翼飛機。
柔和起動、超柔和起動都為4秒鐘特軟起動，在4秒起動過程中，螺旋槳的轉速緩慢上升，柔和起動時，轉速上升稍快一些，
而超柔和起動則更緩慢一些，該功能特別適合用于直升機。當設為柔和模式或超柔和模式時，電機停轉后，如果在4秒鐘之內
重新起動電機，則為快速起動；如果超過4秒鐘之后，則又為4秒鐘特軟起動。
5．切斷類型：二個選項：降低功率（軟切斷）、立即關機（硬切斷）。默認為降低功率。當電池電壓過低時的保護處理。
選擇立即關機，當發生低壓時，立即關閉電機。
選擇降低功耗，如果是電壓過低，則將輸出功率將逐步降到當前功率（即未出現低壓時的功率）的50％。
6．油門曲線選擇：三個選項：CURV1，CURV2，CURV3。不同的油門曲線用于滿足不同的應用。
7．起動動力百分比設置：用于設置起動時的動力大小。設置范圍：00％－39%，默認為+00%。在默認為+00%的情況下，
起動動力由系統根據油門位置自動確定。不是默認值時，則按設置值處理。
8．電機反向設置：正向和反向選擇，當電機反向轉動時，不需要調線，改變該設置即可改變電機轉向。
|
