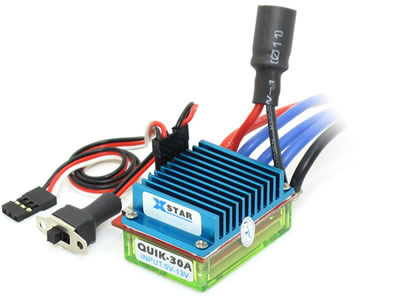

| 產品名稱:Quik-30A 產品編號:Quik-30A |
|
|
|
一、產品特點
1、具有低壓、過壓保護；過溫保護；油門信號丟失保護；系統自檢功能。
2、良好的起動性能；很好的低速性能；油門線性好；油門響應快。
3、最高支持轉速：240,000轉（2磁極），80,000轉（6磁極），40,000轉（12磁極）。
4、內部提供線性BEC。
5、電調的參數可通過編程卡設置或ESC上的按鍵設置，方便、直觀。
6、比例剎車：3級最大剎車力度；5級拖剎力度；4級初始剎車力度。
7、5級最大起動動力可選擇，以適應不同的起動要求。
8、4級最大倒車力度可選擇。
9、最大、最小油門可設置。
10、上電自動識別油門中位，油門中位范圍可設置。
11、三種工作模式：單向、雙向和條件雙向，以滿足不同的需要。
二、產品規格
·輸入電壓：5V-13V (支持2-3節鋰電)
·持續工作電流：30A
·內部提供 2A/5V 線性BEC
·尺寸（長x寬x高）：45x32x20 mm
·重量：51 g
三、通過編程卡可設置的參數
1．低壓保護域值( Cut off Voltage )：設置范圍：00.0V－49.9V，默認為00.0V。根據使用的電池情況，可以設置為范圍內的任意值
作為低壓保護電壓。
注：如果設置值為00.0V，系統在上電時會自動識別當前使用的鋰電節數，并計算出低壓保護值，2.8V為每節鋰電的保護電壓,
比如，3節鋰電，則低壓保護值為：2.8V x 3 = 8.4V。
2．最大剎車力度( Brake Force )：3個選項：50％、75％、100％。默認為100％。指油門桿在最大剎車極限位置時的剎車力。從
50％到100％，剎車力度依次加大。
3．最大拖剎力度( Drag Brake )：5個選項：0、5％、10％、15％、20％。默認為0。指油門桿從前行（正向）區域回到中位點（停
止）區域時，電調對電機產生的一個較弱的剎車力。從0到20％，拖剎力度依次加大。
4．工作模式設置( Run Mode )：3個選項：單向（ONE）、雙向（TWO）和條件雙向（TWO2）。默認為條件雙向。
單向：只有前進和剎車，沒有倒車。
雙向：具有前進、倒車和剎車。油門桿從前行區域到后行區域時，車模剎完車后，直接倒車，油門桿不需回中。
條件雙向：具有前進、倒車和剎車。油門桿從前行區域到后行區域時，車模剎完車后，車模停止，油門桿必須回到中位點區域
后，再次后行，才倒車。即在滿足油門桿在中位點區域、且車處于停止?fàn)顟B(tài)的2個條件下，油門桿推到反向區域，才會倒車。
5．起動動力( Start Force )：5個選項：20％、25％、30％、35％、40％。默認為30％。起動動力依次加大。起動動力越大，則起
動越快，同時起動電流也越大。在滿足起動要求的情況下,盡量選擇較小的起動力，這樣有助于減小起動電流，從而保護電
調。當使用鎳鎘鎳氫等放電能力較弱的電池時，盡量選擇較小的起動力。
6．進角( Timing )：4個選項：低、中、高、最高。默認為中進角。低進角適合電感量較大，KV值較低的電機；高進角適合電感量
較小，KV值高的電機。
7．中位點范圍設置( Neutral Range )：3個選項：6％、8％、10％。，默認為8%。在該范圍內，是油門桿的停止區域。
8．初始剎車力度( Initial Brake Force )：4個選項：5％、10％、20％、30％。默認為5%。指油門桿在初始剎車位置時，電調對電機
產生的最小剎車力度。
9．最大倒車力度( Reverse Force )：4個選項：25％、50％、75％、100％。默認為50%。從25％到100％，倒車力度依次加大。
注：詳細說明見資料下載中的《QUIK系列車用電調說明書》。
|
|
|
|
